ماژول مسافت یاب لیزری 3 کیلومتری
معرفی محصول

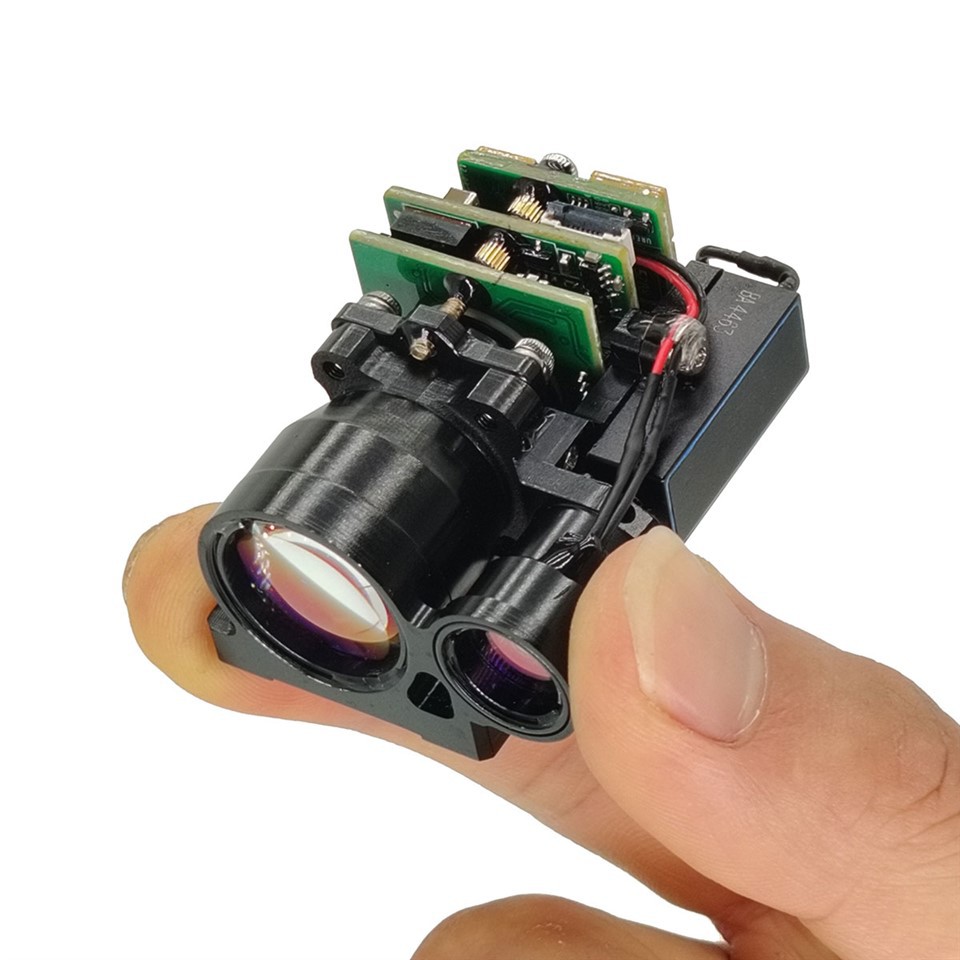

ماژول فاصله یاب لیزری 03XLH06X LRF از ماژول لیزری شیشه ای اربیوم 1535 نانومتری خود توسعه یافته XINLAND استفاده می کند که دارای ویژگی های اندازه گیری فاصله طولانی، مصرف انرژی کم، اندازه کوچک و ایمنی برای چشم انسان است.
عملکرد برد: 3000 متر (هدف ناتو 2.3x2.3 متر)، 6000 متر (حداکثر برد)
دقت محدوده ± 1 متر
دقت اندازه گیری بیشتر یا مساوی 98%
وزن کمتر یا مساوی 57 گرم
ویژگی های محصول
1. طراحی پیکربندی یکپارچه و نصب آب بندی چند نقطه ای صورت جلو، توانایی ضد عدم تعادل قوی، بالا
دوام، عمر طولانی، ایمنی چشم؛
2. استفاده از فناوری طراحی نوری دریافت غیر حرارتی، با توانایی سرکوب نویز نوری خوب، عملکرد محدوده فاصله نزدیک و عملکرد نوری با دمای بالا و پایین.
3. رابط داخلی مدار فرآیند اتصال مستقیم سیم جوش را اتخاذ می کند، که محکم و قابل اعتماد است، که
می تواند از اتصال کوتاه یا تماس ضعیف ناشی از شل شدن، اکسید شدن و بخار آب کانکتور جلوگیری کند و قابلیت اطمینان و عمر محصول را بهبود بخشد.
شاخص عملکرد محصول
|
مورد |
شاخص |
|
مدل |
03XLH06X |
|
طول موج عملیاتی |
10 ± 1535 نانومتر |
|
ایمن برای چشم |
کلاس 1 (IEC 60825-1) |
|
دریافت دیافراگم |
φ19 میلی متر |
|
محدوده محدوده |
30-6000m |
|
عملکرد محدوده |
6000m |
حداکثر برد |
|
بزرگتر یا مساوی 4500 متر |
هدف بزرگ، بازتاب: 60 درصد، دید ناظر 12 کیلومتر |
|
|
بزرگتر یا مساوی 3000 متر |
هدف ناتو 2.3×2.3 متر، بازتاب: 30 درصد، دید ناظر 8 کیلومتر |
|
|
بزرگتر یا مساوی 2000 متر |
0.5×1.7 متر نفر، بازتاب: 10 درصد، دید ناظر 8 کیلومتر |
|
|
بزرگتر یا مساوی 1000 متر |
{{0}}.2x0.3m پهپاد، بازتاب: 10%، دید ناظر 8 کیلومتر |
|
|
رابط ارتباطی |
RS422 |
|
|
رطوبت |
کمتر یا مساوی 60% |
|
|
دقت محدوده |
±1m |
|
|
میزان دقت |
بزرگتر یا مساوی 98% |
|
|
زاویه واگرایی |
کمتر یا مساوی با 0.5mrad |
|
|
محدوده فرکانس |
1 ~ 10 هرتز |
|
|
اندازه |
کمتر یا مساوی 48.5×36×26mm |
|
|
ولتاژ |
5V |
|
|
|
مصرف برق آماده به کار کمتر یا مساوی 1 وات. |
|
|
دمای کاری |
-40 درجه ~+70 درجه |
|
|
دمای ذخیره سازی |
-50 درجه ~+75 درجه |
|
|
وزن |
کمتر یا مساوی 57 گرم |
|
|
شوک |
1800 گرم، 6 میلیثانیه |
|
توجه: تمام رابط ها و پارامترهای ماژول فاصله یاب لیزری را می توان سفارشی کرد.
حالت محدوده و زمان محدوده
1. الف) حداکثر زمان برد پیوسته منفرد: بزرگتر یا مساوی 35 دقیقه.
2. ب) حداکثر بازه زمانی برای اندازه گیری مجدد فاصله پیوسته: کمتر یا مساوی 15 ثانیه.
پایداری محور نوری لیزری کمتر یا مساوی 0.1mrad (محدوده دمای کامل).
عدم موازی بودن محور نوری لیزر به مرجع نصب کمتر یا مساوی 0.25mrad;
رابط نصب ساختار
رابط الکتریکی
رابط ارتباطی ارتباط RS422/TTL؛
نرخ باود: 115200;
بیت داده: 8;
بیت شروع: 1;
بیت توقف: 1;
بیت برابری: هیچ.
1. ب) رابط خارجی.
سمت رایانه بالایی آزمایش پیوند متقابل را با رابط DF52-10S-0.8 در سمت مسافت یاب از طریق رابط DF52-10P-0.8C انجام میدهد.
جدول 1 تعاریف پین
|
سنجاق |
درجه |
تعریف مشخصه های الکتریکی |
اظهارات |
|
P- 1 |
VIN+ |
||
|
توان ورودی مثبت |
|||
|
P-2 |
VTN+ |
||
|
P-3 |
COM |
||
|
P-4 |
COM |
توان ورودی منفی است |
منبع تغذیه |
|
P-5 |
RS{0}}TXD+ |
||
|
پورت خروجی سیگنال |
|||
|
P-6 |
RS422_TXD- |
از فاصله یاب تا کامپیوتر میزبان |
|
|
P-7 |
RS422_RXD- |
||
|
پورت ورودی سیگنال |
|||
|
P-8 |
RS422_RXD+ |
از کامپیوتر میزبان تا فاصله یاب |
|
|
P-9 |
SWDIO |
زمینه ارتباطی |
|
|
P-10 |
SWCLK |
پورت ساعت |
موقعیت پین 1 کانکتور
